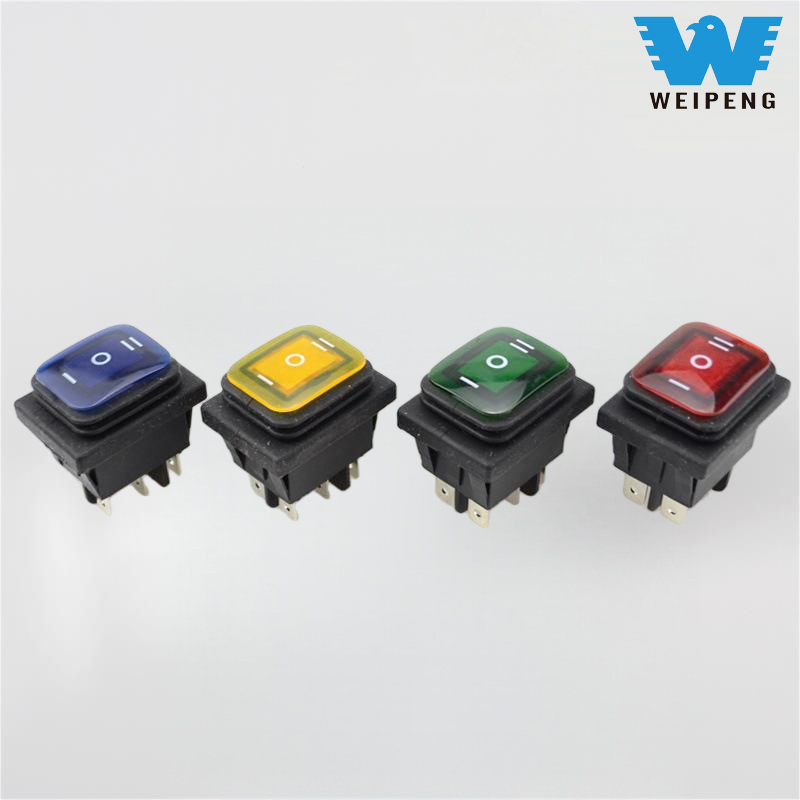

¿Cómo funciona un interruptor basculante de 6 pines?

Probablemente hayas disparado uno sin pensarlo dos veces. Ese satisfactorio clic de un interruptor basculante está en todas partes: en la bomba de sumidero, en el calentador del asiento del automóvil o en una amoladora de banco. Pero cuando accionas un interruptor de luz estándar, solo rompes un cable. Entonces ¿por qué uninterruptor basculante de 6 pines¿Necesitas seis puntas de metal escondidas debajo? Porque este pequeño componente no es sólo un botón de encendido/apagado. Es un pequeño policía de tránsito. Controla dos circuitos independientes a la vez y, en algunos casos, se ilumina para indicarle que hay energía. Abramos el capó y veamos qué hacen realmente esos pines.

Un interruptor basculante de 6 pines es un interruptor bipolar y bidireccional (DPDT). En términos sencillos, eso significa que puede controlar dos dispositivos separados o dos funciones de un dispositivo simultáneamente. A diferencia de un simple interruptor de 2 pines que simplemente corta un solo cable, este es para trabajos más complejos en los que es necesario invertir un motor o cambiar entre dos fuentes de energía.

Para entender cómo funciona, necesita conocer la disposición de los pines. No necesitas un título en ingeniería; solo piensa en ellos en pares.

- Pin 1 y 2 (Las Entradas): Estos son sus terminales "comunes". Por lo general, se conectan a su fuente de alimentación principal (la batería o el adaptador de pared).

- Pines 3 y 4 (Conjunto de salida 1): se conectan al primer dispositivo o a la primera función (por ejemplo, "adelante" en un motor).

- Pin 5 y 6 (Conjunto de salida 2): Estos se conectan a la segunda función (por ejemplo, "inversa").

¿Qué pasa cuando le das la vuelta?

Aquí está el truco de magia. La tecla tiene en su interior un puente metálico que se mueve al presionarlo.

- Posición 1 (Arriba/En A): El puente conecta el Pin 1 al Pin 3 y simultáneamente conecta el Pin 2 al Pin 5. La energía fluye a la Función A.

- Posición 2 (Centro/Apagado): No se conecta nada. El puente se encuentra en punto muerto. El circuito está muerto.

- Posición 3 (Abajo/Encendido B): El puente conecta el Pin 1 con el Pin 4 y el Pin 2 con el Pin 6. Ahora la energía fluye a la Función B.

Como comprador, normalmente sólo necesita un interruptor basculante de 6 pines para dos problemas específicos:

1.  Invertir un motor de CC: piense en un cabrestante o un elevador. Debe enviar voltaje positivo en una dirección para subir e invertir la polaridad para bajar. Un interruptor de 4 pines no puede hacer esto de manera segura, pero el6 pinesEl diseño maneja el "crossover" internamente.

2. Control de voltaje dual: tal vez tengas un dispositivo que funcione con 12 V y 24 V, o quieras elegir entre "energía de la batería" y "energía del generador". Este interruptor aísla ambas líneas.

El problema de la luz (un dolor de cabeza común para los compradores)

Muchos interruptores basculantes de 6 pines tienen un LED incorporado. Sin embargo, estas luces requieren un camino a tierra. Si su interruptor no se enciende, no asuma que está roto. Es probable que necesites pasar un cable de tierra específico al pin de "tierra" (a menudo, el pin 7 o un terminal separado, según la marca). Si ignora el LED, el cambio mecánico aún funciona bien.

La comida para llevar

Olvídese de los complejos diagramas de cableado por un momento. Sólo recuerda: uninterruptor basculante de 6 pinesSon dos interruptores separados de 3 pines pegados en una carcasa. Existe para manejar dos acciones diferentes (como velocidad alta/baja o avance/retroceso) usando un solo botón. Si su proyecto requiere invertir un motor o administrar dos fuentes de energía, finalmente sabe por qué el interruptor básico de 2 pines no es suficiente.
