El microinterruptor de brazo largo es un interruptor de acción rápida extremadamente compacto con un actuador de palanca extendida. El brazo largo del interruptor ofrece más flexibilidad que un microinterruptor de émbolo normal al detectar movimiento, posición o contacto mecánico. Los microinterruptores de brazo largo se utilizan a menudo en una variedad de aplicaciones, como electrodomésticos, equipos industriales, sistemas de automatización, máquinas expendedoras, dispositivos de seguridad, equipos de oficina y muchos otros productos electromecánicos. El brazo largo permite una mayor distancia entre el movimiento del actuador y el interruptor, lo que reduce la cantidad de fuerza necesaria para accionar el interruptor. Como resultado de estas características, se utilizan con frecuencia en todo el mercado electromecánico.

Determinar qué microinterruptor de brazo largo comprar para compradores, ingenieros y equipos de abastecimiento no se basa únicamente en el tamaño. La clasificación eléctrica, el estilo del actuador, la fuerza de actuación, el estilo del terminal, la durabilidad, los requisitos de espacio de instalación y el entorno en el que se utilizará el interruptor pueden afectar el funcionamiento del interruptor y su duración. Este artículo explica cómo funciona el microinterruptor de brazo largo, dónde se puede utilizar y las diferentes cosas que debe tener en cuenta antes de comprar un microinterruptor de brazo largo.

Qué es¿Microinterruptor de brazo largo?

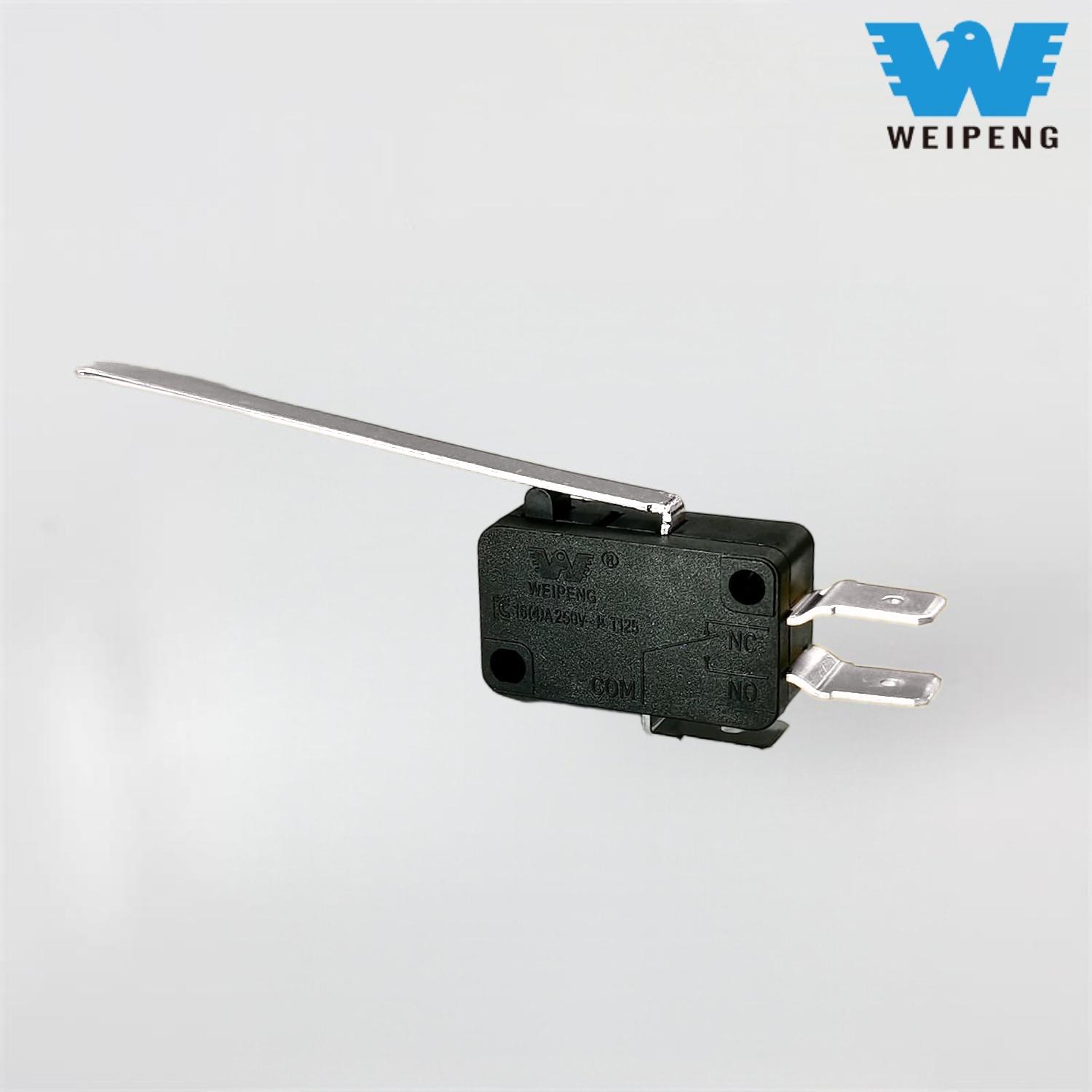

Un microinterruptor de brazo largo es un ejemplo de un microinterruptor que tiene un brazo de palanca unido al actuador. La palanca del actuador es presionada o movida por otro objeto y hace que el mecanismo de resorte interno cambie rápidamente el estado del contacto eléctrico del interruptor. Debido a esta característica de acción rápida, el microinterruptor de brazo largo puede ser extremadamente confiable independientemente de si el objeto que acciona el interruptor tiene un movimiento lento, ligero o inestable.

El brazo largo proporciona una mayor distancia entre el elemento actuador y el punto de actuación del interruptor que un microinterruptor estándar. Además, el brazo de palanca más largo hace que el interruptor sea más fácil de accionar en comparación con un microinterruptor estándar. En las especificaciones del producto, puede encontrar términos para tipos de productos similares, como brazo de palanca de microinterruptor, microinterruptor de palanca larga, interruptor de acción rápida con palanca, microinterruptor de límite e interruptor de palanca en miniatura. Generalmente se refieren a productos de función similar; sin embargo, las dimensiones, las configuraciones del actuador y las clasificaciones eléctricas pueden diferir de un modelo a otro.

La funcionalidad de un microinterruptor de brazo largo

Dentro de la carcasa del microinterruptor, los contactos fijos y móviles están conectados a un mecanismo de acción de resorte. Cuando está en su posición normal, el circuito puede estar cerrado o abierto dependiendo de cómo se conectó a través del terminal normalmente abierto o normalmente cerrado. La fuerza aplicada a través del brazo de palanca se transfiere al elemento activador dentro del microinterruptor. Cuando la fuerza aplicada alcanza el punto de operación, el mecanismo de acción rápida cambia el estado de contacto casi instantáneamente antes de regresar a la posición original una vez que se ha eliminado la fuerza aplicada.

Esta rápida transición disminuye la formación de arcos en los contactos, aumenta la precisión de las señales producidas y mejora la longevidad mecánica de los contactos. Por estas razones, los microinterruptores se utilizan comúnmente en aplicaciones donde habrá conmutación de ciclos frecuentes, detección precisa, instalaciones compactas y salida eléctrica constante.

DóndeMicrointerruptores de brazo largoson de uso común

El microinterruptor de brazo largo se utiliza ampliamente en muchas industrias debido a su tamaño compacto, precisión e integración mecánica muy simple. En los hogares, se utilizan en electrodomésticos como hornos microondas, lavadoras, lavavajillas, cafeteras, refrigeradores y unidades de aire acondicionado para detectar las condiciones de apertura o cierre del dispositivo de bloqueo de puertas, la posición de la tapa y el nivel del agua para funciones operativas y control de seguridad.

En uso industrial y comercial, los microinterruptores de brazo largo se utilizan comúnmente como interruptores de límite, dispositivos de detección de posición e interruptores de seguridad. También se utilizan ampliamente en máquinas expendedoras, máquinas recreativas, equipos de oficina, cerraduras eléctricas, dispositivos médicos, impresoras 3D, máquinas de embalaje y accesorios para automóviles. Proporcionan un medio económico para convertir el movimiento mecánico en una señal eléctrica.

Tipos de brazos de palanca y diseños de actuadores

Hay varias formas diferentes de brazos de palanca disponibles para microinterruptores con palancas de brazo largo. Una palanca larga y recta es el estilo más común y se utiliza para detección de posición general y contacto mecánico básico. Las palancas de rodillos utilizan rodillos en el extremo de sus palancas, lo que hace que el deslizamiento sobre el interruptor sea menos pesado para el objeto y reduce la fricción. Las palancas de rodillos simulados tienen un extremo curvo en su brazo en lugar de un rodillo giratorio tradicional y, por lo tanto, ofrecen un contacto más suave a un costo menor.

Al seleccionar un microinterruptor con un brazo de palanca en particular, tenga cuidado de verificar la dirección del movimiento de la palanca, ya que golpearlo en un ángulo incorrecto puede dañarlo y provocar una falla prematura. La estabilidad y la vida útil de cualquier microinterruptor de brazo largo se pueden mejorar enormemente si se garantiza que exista una alineación, una longitud de palanca y un espacio de liberación adecuados.

Cómo seleccionar un microinterruptor de brazo largo

La mejor manera de seleccionar un interruptor es comenzar con los parámetros de funcionamiento del interruptor. Debe considerar qué detectará el interruptor, con qué frecuencia se activará, cuánta corriente fluirá a través del interruptor y a qué condiciones estará sujeto. Si está conmutando señales a bajo voltaje, entonces la confiabilidad del contacto y el funcionamiento estable pueden ser más críticos que conmutar grandes cantidades de corriente. Si está cambiando motores o energía, entonces debe poner mayor énfasis en las clasificaciones eléctricas y los materiales de contacto.

También es importante medir el espacio entre los orificios de montaje, el tamaño del cuerpo, la posición de la palanca y la orientación del terminal. El montaje tiende a verse influenciado incluso por un pequeño cambio de dimensión. Envíe a su proveedor información de instalación, como imágenes, dibujos, clasificaciones de voltaje/corriente, información de terminales y números de pieza cuando reemplace un dispositivo con un modelo existente. Para el desarrollo de nuevos productos, pruebe muestras en condiciones operativas reales antes de la producción en masa para saber si se cumplen la fuerza operativa, la confiabilidad del contacto y las tolerancias de instalación.

Microinterruptor de brazo largoRecomendaciones de compra

Al comprar un microinterruptor de brazo largo para necesidades de mantenimiento o producción de OEM, comprarlo a alguien que pueda brindar continuidad es tan importante como el precio. Si compra un interruptor de bajo costo que le brinda distintos grados de fuerza de empuje o falla muy pronto después de comprarlo, incurrirá en costos significativos por devoluciones de productos, tiempo de inactividad o quejas sobre el producto. Busque proveedores que puedan brindar asistencia técnica, que sean capaces de realizar una producción constante y que ofrezcan documentación y certificación claras del interruptor.

Si bien un brazo de palanca de microinterruptor puede no parecer muy importante, es fundamental para la seguridad, el control y la experiencia del usuario. Al conocer el estilo del actuador, la clasificación eléctrica, la condición de instalación y la calidad de los microinterruptores de brazo largo, cualquiera que compre una palanca de microinterruptor para un electrodoméstico, un interruptor de límite compacto o un interruptor de detección duradero para proyectos OEM puede seleccionar un interruptor que brinde un servicio confiable durante toda la vida útil de la aplicación con problemas y tiempo de inactividad mínimos.
