Posición de encendido y apagado del interruptor basculante: la guía completa para principiantes y expertos

Entendiendo elposición on-off del interruptor basculanteEs un factor muy importante para los profesionales y aficionados que se ocupan de dispositivos eléctricos o electrónicos. El interruptor basculante se utiliza de diversas maneras en diversos lugares, como en productos para el hogar, en tableros de automóviles, en equipos informáticos, en regletas y en fábricas. Si está interesado en los métodos para determinar si el interruptor basculante está funcionando o no, así como en conocer su construcción, funcionamiento y falla, definitivamente encontrará las respuestas en este manual.

¿Qué es un interruptor basculante?

Un interruptor basculante es un interruptor eléctrico que oscila cuando se presiona, en lugar de moverse verticalmente. El balanceo también completa o interrumpe el circuito y controla la corriente eléctrica. Los interruptores basculantes se hicieron populares entre los ingenieros. Son fuertes, fáciles de usar y confiables. Hay muchos tipos de interruptores basculantes en términos de diseño, forma y tamaño, pero su función principal sigue siendo la misma: encender y apagar de forma fiable.

Identificar la posición de encendido y apagado de un interruptor basculante

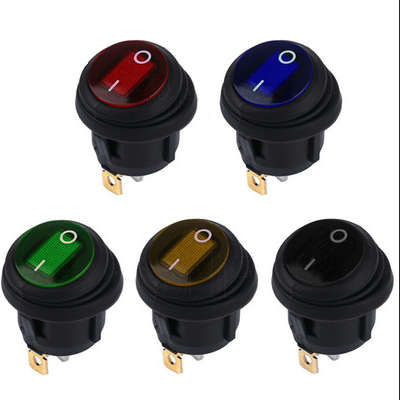

Al ingresar al mundo de los interruptores basculantes, una de las primeras consultas que nos vienen a la mente es: ¿Cómo se puede saber si el interruptor está encendido o apagado? La industria ha simplificado la tarea presentando algunos indicadores generales. Encuentre símbolos internacionales impresos en el frente del interruptor o grabados en él.

I= ENCENDIDO
O= APAGADO

Al mover el interruptor en la dirección de la marca, que dice "I", se completará el circuito eléctrico en cuestión y se encenderá el dispositivo. Si se gira el interruptor en la dirección de la marca "O", la conexión se interrumpe y el dispositivo dejará de funcionar. Gracias a señales tan sencillas se puede garantizar la seguridad. En algunas situaciones, se pueden utilizar valores de color que indiquen el color rojo para "ON" y el color blanco o negro para "OFF".

Configuraciones comunes de interruptores basculantes

Los interruptores basculantes vienen en múltiples configuraciones: unipolar de una vía (SPST), bipolar de una vía (DPST), unipolar de dos vías (SPDT) y bipolar de dos vías (DPDT). La configuración elegida indica cuántos circuitos puede operar el interruptor basculante. Además, revela si el interruptor puede realizar su función en muchas posiciones.

Estándar, la función de encendido y apagado pertenece al diseño SPST, en el que un extremo enciende (ON) la fuente de alimentación y el otro extremo la apaga (OFF). Sin embargo, los tipos de interruptores DPDT o SPDT pueden incluir más posiciones para cambiar de dirección o realizar diferentes conexiones en el circuito. Conocer el diseño de su interruptor basculante ayuda a conectarlo y usarlo correctamente.

Aplicaciones de los interruptores basculantes y sus posiciones de encendido/apagado

Debido a su diseño conveniente y simplicidad de uso, los interruptores basculantes se encuentran en numerosos dispositivos. Estas son las principales aplicaciones en las que es importante la identificación adecuada de la posición de encendido y apagado:

Electrodomésticos: En el caso de máquinas de café, enfriadores de agua, aspiradoras y ventiladores, se han preferido los interruptores basculantes debido a su facilidad de uso.
Automotriz: La posición del interruptor basculante lo es todo cuando se trata de controlar el tablero, las ventanas, el ajuste y la iluminación.
Industrial: La maquinaria pesada siempre se ha basado en interruptores claramente marcados y fiables.
Electrónica y Computadoras: No hace falta decir que las regletas eléctricas, las pantallas y los chasis utilizan interruptores basculantes para evitar problemas con la energía y la administración.

Comprender la información sobre el interruptor basculante es crucial para el funcionamiento fluido y seguro de los dispositivos, como lo ilustran los ejemplos dados. La posición física, así como la comprensión del significado de los símbolos, ayudan a evitar el arranque y/o parada involuntaria de dispositivos que podrían provocar daños o lesiones.

Señales visuales y físicas para la posición de encendido y apagado

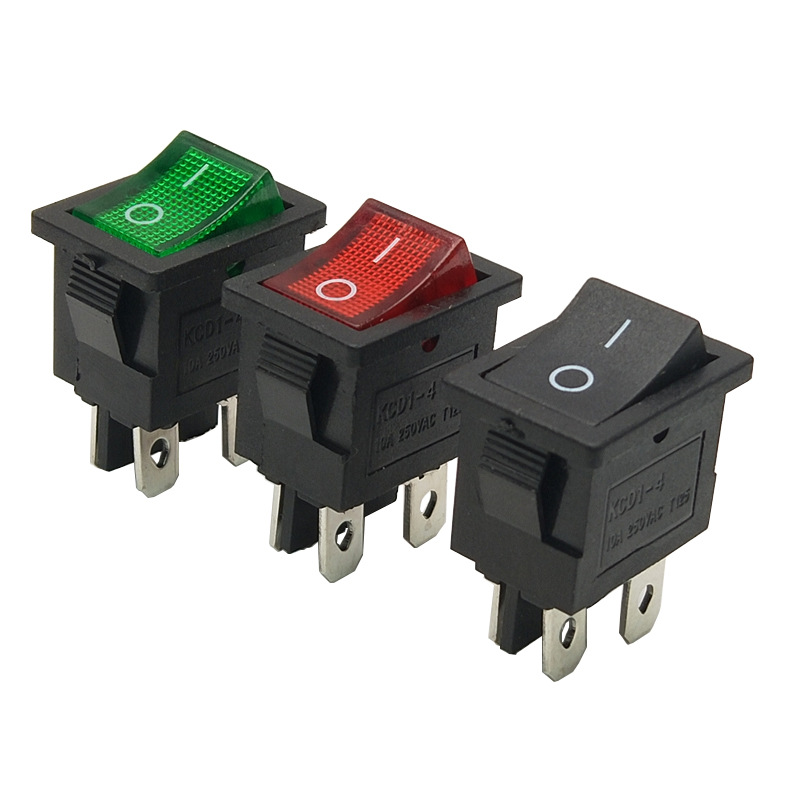

Además de los símbolos básicos "I" y "O", los interruptores basculantes también pueden incluir diferentes señales visuales y táctiles para que los usuarios puedan comprender rápidamente su estado. Algunos interruptores tienen marcas iluminadas donde se enciende una bombilla de neón o un LED cuando se enciende el interruptor. Además, hay interruptores con indicadores táctiles que pueden tener un borde resistente o una superficie hueca doble para permitir sentir los lados de encendido y apagado.

Las características físicas del conmutador también proporcionan información valiosa. En la mayoría de los casos, la posición "ON" implica transferir el interruptor hacia el operador, mientras que la posición "OFF" significa girar el interruptor en la dirección opuesta. En dispositivos montados en paneles, puede existir la opción de mantener una ubicación estandarizada del interruptor de modo que el “ON” esté ubicado en la parte superior o cerca del usuario, según determinadas normativas.

Cómo instalar y cablear un interruptor basculante para una función de encendido y apagado correcta

La configuración correcta del interruptor basculante garantiza el funcionamiento previsto del estado de encendido y apagado del interruptor. El proceso es el siguiente:

Paso 1: identificar el tipo de interruptor
Para saber qué interruptor está utilizando, determine si es un interruptor SPST, DPST, SPDT o DPDT porque determinará sus conexiones de cableado.
Paso 2: busque los símbolos "I" y "O"
Al colocar el interruptor en el soporte, asegúrese de que “I” mire hacia el lado apropiado.
Paso 3: conecte los terminales
El cableado suele ser simplemente una cuestión de conectar la fuente de alimentación al terminal "vivo" y conectar el electrodoméstico al terminal de "carga" como lo especifican las instrucciones del fabricante.
Paso 4: ejecutar pruebas en el Switch
Una vez que haya terminado de conectar el interruptor, verifique que el interruptor encienda su dispositivo presionando "I" y que "O" lo apague.

Instalar el interruptor basculante de manera incorrecta puede provocar que se invierta la función de encendido/apagado, lo que puede resultar confuso y peligroso. Si no está seguro de cómo funciona la instalación, es bueno ponerse en contacto con un electricista calificado y pedirle ayuda para comprender los diagramas de cableado proporcionados por el fabricante del interruptor.

Consideraciones de seguridad con interruptores basculantes

La seguridad es de suma importancia cuando se trata de controles eléctricos. A continuación se presentan algunas prácticas recomendadas que se deben seguir para encontrar elposición on-off de los interruptores basculantes:

Marcas claras: asegúrese de marcar claramente sus interruptores con las letras "I" y "O", o use pegatinas si es necesario. Consistencia: Al instalar interruptores, asegúrese de que la orientación de encendido/apagado sea consistente con la forma en que se instala en otros dispositivos o paneles. Evite el cambio accidental: Evite el uso de interruptores que no tengan protectores, cubiertas o mecanismos de bloqueo, ya que puede ser peligroso en lugares de trabajo industriales y concurridos. Servicio periódico: Revise periódicamente los interruptores para detectar signos de desgaste, marcas descoloridas o cualquier otro elemento defectuoso que pueda causar mal funcionamiento.

Al implementar estas medidas de seguridad, se asegura de que no solo usted sino también otros puedan determinar la posición de encendido y apagado del interruptor basculante y evitar posibles problemas eléctricos.

Preguntas frecuentes

¿Cómo saber si un interruptor está en la posición de encendido o apagado?La mayoría de los interruptores basculantes emplean señales gráficas comunes: "I" indica que el actuador está realizando una función de ENCENDIDO, mientras que "O" indica que está realizando una función de APAGADO. El lado “I” es el que completa el circuito, mientras que el lado “O” lo desconecta. En los casos en los que no se proporcionen señales, consulte el manual del fabricante. Además, a veces los interruptores pueden estar iluminados cuando están en posición ON o posicionados de tal manera que el lado empujado hacia el usuario esté en posición ON. También se puede realizar una prueba simple realizada alternando los interruptores para determinar su posición.

¿Están todos los interruptores basculantes iluminados cuando están en ON?La iluminación no existe en todos los interruptores basculantes. Si bien los interruptores iluminados ayudan un poco cuando el ambiente está oscuro, es posible que un interruptor normal solo utilice marcas o sensación.

¿Puedo instalar un interruptor basculante por mi cuenta?Sí, si observa el procedimiento de cableado correcto y las normas de seguridad. Asegúrese de verificar las especificaciones del interruptor y consulte los diagramas de cableado para confirmar que esté orientado correctamente y funcione correctamente.

¿Qué sucede si el interruptor se instala al revés?Si se instala incorrectamente, el interruptor basculante puede funcionar en sentido contrario: cuando se presiona el lado "O", puede provocar que el dispositivo se encienda, lo que genera confusión y representa un peligro. Se debe controlar la orientación de la manera correcta y verificar la funcionalidad del interruptor después de instalarlo.

¿Los interruptores basculantes son adecuados para dispositivos de alta corriente?Hay bastantes interruptores basculantes que pueden funcionar perfectamente con aplicaciones de alto voltaje y alta corriente; sin embargo, siempre es recomendable asegurarse de que las calificaciones sean suficientes para su aplicación. El uso de un interruptor con clasificaciones insuficientes puede causar una generación excesiva de calor o mal funcionamiento.

Solución de problemas de encendido y apagado del interruptor basculante

Mientras que algunas máquinas que cuentan con interruptores tipo balancín no responden adecuadamente a los cambios en su estado. La resolución de problemas de la función de encendido y apagado del interruptor implica investigar tanto el interruptor como el circuito:

- Para empezar, verifique los indicadores visuales como los símbolos "I"/"O" junto con los indicadores luminosos para establecer la ubicación.
- A continuación, corte la electricidad y compruebe si el interruptor presenta desgaste, oxidación o averías mecánicas. La función/parte de balanceo debe funcionar fácilmente sin ningún mal funcionamiento.
- Utilice un probador de continuidad o un multímetro para comprobar que el interruptor crea con éxito un circuito mientras se gira a la posición "I" y lo interrumpe mientras está en "O".
- Si existen varios interruptores, asegurar su instalación uniforme y el cumplimiento del esquema de cableado.

Si un interruptor ha dejado de funcionar, puede que sea necesario cambiarlo. Al reemplazar los interruptores, asegúrese de utilizar, en la medida de lo posible, interruptores con las especificaciones originales, especialmente en lo que respecta a los requisitos de voltaje y corriente.

Alternativas a los interruptores basculantes para control de encendido y apagado

Aunque los interruptores basculantes se encuentran entre los tipos de interruptores más populares hoy en día, no son la única opción disponible para la funcionalidad de encendido y apagado. Otros tipos de interruptores incluyen interruptores de palanca, interruptores de botón, interruptores giratorios e interruptores deslizantes. Todos estos tipos de interruptores poseen diseños y características distintos. Para ilustrar, los interruptores de palanca tienen un mecanismo de palanca que tira del interruptor de una posición a otra, mientras que los interruptores de botón se activan presionando y soltando un botón. La selección del tipo de interruptor depende de lo que requiera la aplicación específica en términos de durabilidad, ergonomía o apariencia estética.

Mantenimiento y reemplazo de interruptores basculantes

Es necesario mantener su interruptor basculante para garantizar su confiabilidad con respecto a la posición de encendido y apagado. Tenga cuidado al limpiar el interruptor, ya que la presencia de suciedad y humedad puede interferir con las marcas. Si su interruptor basculante comienza a sentirse pegajoso, muestra signos de mal funcionamiento o se ha dañado, reemplazarlo suele ser la reacción adecuada. El reemplazo debe corresponder con respecto a la corriente nominal, el voltaje y las dimensiones físicas. Utilice los mismos métodos de cableado y orientación que se analizaron anteriormente.

Seleccionando lo mejorInterruptor basculantepara su aplicación

Al seleccionar un interruptor basculante, es esencial asegurarse de que las clasificaciones del interruptor sean adecuadas para las necesidades eléctricas del dispositivo. Lo ideal es buscar interruptores basculantes que tengan marcas claras que indiquen el funcionamiento de encendido y apagado del interruptor, que estén fabricados con materiales duraderos y que sean fáciles de operar. Si el interruptor se va a utilizar en un entorno donde la visibilidad es primordial, los interruptores iluminados son la mejor opción. Los dispositivos de alta corriente deben utilizar interruptores que cuenten con contactos y aislamiento de primera calidad. Evalúe cuidadosamente el diseño del interruptor para asegurarse de que los usuarios sepan si el interruptor basculante está en la posición de encendido o apagado en todo momento, evitando así errores.

Entonces, en resumen, dominar los interruptores basculantes en la posición de encendido y apagado significa comprender los símbolos, las señales físicas, el cableado, el uso y la seguridad. Al elegir, instalar y mantener los interruptores basculantes con cuidado, se asegurará de que sus dispositivos eléctricos sean seguros de operar. No importa si eres técnico, ingeniero, aficionado o simplemente controlas electrodomésticos; Puede utilizar esta guía para tratar los interruptores basculantes, así como para resolver problemas comunes.
