Microinterruptor grande de alta sensibilidad con palanca

Como modelo de referencia de la serie de microinterruptores de Yueqing Tongda Wire Electric Factory, el microinterruptor grande de alta sensibilidad con palanca presenta "alta sensibilidad, vida útil ultralarga y adaptabilidad a múltiples escenarios" como sus principales ventajas. Al integrar los 35 años de experiencia de la empresa en la fabricación de interruptores, se ha convertido en un componente de control clave en electrodomésticos, electrónica automotriz, automatización industrial y otros campos, gracias a su espacio de contacto mínimo y su mecanismo de acción rápida. Su rendimiento y confiabilidad han sido certificados por múltiples organizaciones autorizadas en todo el mundo, asegurando su posición principal en el nicho de mercado.

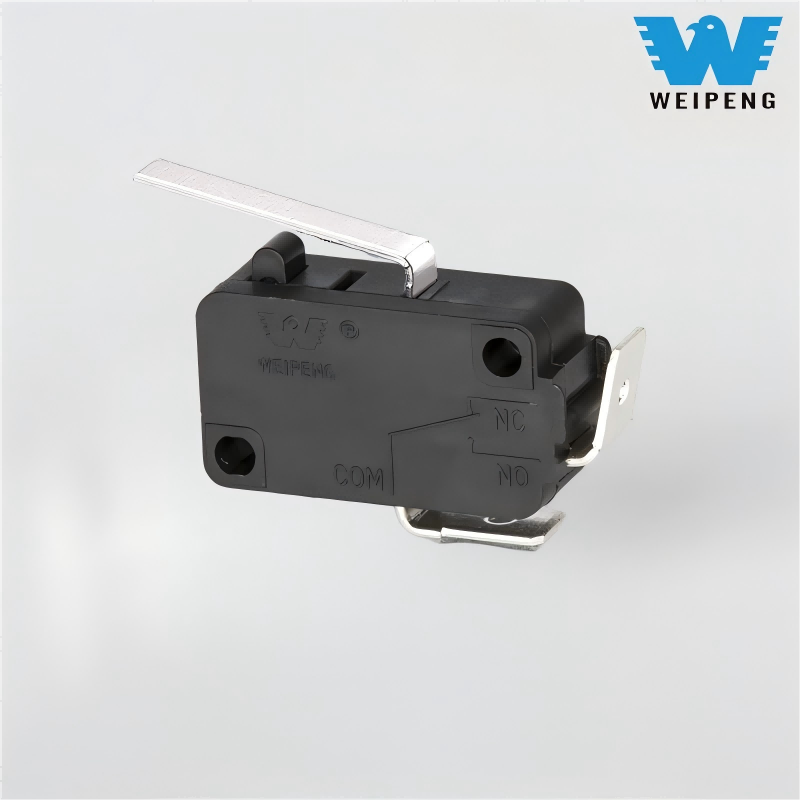

Modelo:HK-14-1X-16A-260

Enviar Consulta

Descripción del Producto

WEIPENG® es líderMicrointerruptor grande de alta sensibilidad con palanca fabricantes, proveedores y exportadores.

Introducción al microinterruptor

La serie HK-14 adopta un diseño central que presenta "contactos de aleación de plata con mecanismo patentado de acción rápida". Los contactos están hechos de un material de aleación de óxido de plata y estaño AgSnO₂ y se someten a un proceso de recubrimiento al vacío, con una resistencia de contacto de ≤50 mΩ, lo que garantiza una transmisión de corriente estable sin atenuación y previene eficazmente retrasos en la señal o un contacto deficiente causado por la oxidación del contacto. El tiempo de respuesta del disparador es ≤5 ms y la desviación de la carrera operativa se controla dentro de ±0,05 mm, con una sensibilidad del disparador que supera con creces los estándares de la industria. Para cumplir con los diferentes requisitos de gatillo mecánico, la serie ofrece una amplia gama de combinaciones de palancas de actuador, incluidos 8 tipos de palancas: brazo corto, brazo largo, rodillo (disponible en nailon o metal), botón, horquilla, etc., que combinan con precisión diversas condiciones, como mecanismos giratorios, dispositivos de movimiento lineal y controles de tipo empuje.

Modelos populares típicos y escenarios de aplicación:

HK-14-1X-16A-P-200: varilla actuadora de rodillo metálico, normalmente abierta, 16 A, 250 VCA; adecuada para control de límite de recorrido en líneas de producción de automatización industrial; el diseño del rodillo reduce el desgaste mecánico

HK-14-1-16AP-715: varilla actuadora de rodillo de bisagra corta, normalmente cerrada, 16 A, 250 VCA, adecuada para activación precisa en equipos de pruebas médicas, el diseño normalmente cerrado garantiza la seguridad del equipo cuando está apagado

HK-14-16AP-605: Tipo de cambio, 16 A 250 VCA, diseño de temperatura amplia: adecuado para interruptores de monitoreo de temperatura en paquetes de baterías de vehículos de nueva energía, rango de temperatura amplio de -40 °C a 125 °C que se adapta a entornos a bordo extremos

HK-14-1X-5A-320: normalmente abierto, 5A 250 VCA, varilla actuadora tipo botón, adecuada para interruptores de puertas de hornos microondas, presión sensible, protección de seguridad de alto nivel

Escenarios de aplicación

Electrodomésticos: control de puerta de microondas, control de programa de lavadora, ajuste de velocidad del ventilador del aire acondicionado, lo que garantiza un funcionamiento seguro del equipo.

Automatización industrial: posicionamiento de la línea de producción, control de límites del robot, control de arranque y parada del transportador, mejorando la eficiencia de la producción en un 35 %.

Electrónica automotriz: elevación de ventanillas de automóviles, ajuste de asientos, detección de maletero, adecuada para entornos hostiles dentro del vehículo

Dispositivos médicos: control de equipos quirúrgicos, activación de señales de instrumentos de detección, cumplimiento de estándares de seguridad de grado médico

Industria militar: control de equipos de armas, conmutación de dispositivos de comunicación, adaptación a condiciones de trabajo extremas y requisitos de alta confiabilidad.

Parámetro del microinterruptor (especificación)

Características técnicas del interruptor:
ARTÍCULO	Parámetro técnico		Valor
1	Calificación eléctrica		5(2)A/10A/16(3)A/21(8)A 250VCA
2	Resistencia de contacto		≤30mΩ Valor inicial
3	Resistencia de aislamiento		≥100MΩ (500 VCC)
4	Dieléctrico Voltaje	Entre terminales no conectados	1000V/0,5mA/60S
		Entre terminales y el marco de metal	3000V/0,5mA/60S
5	Vida eléctrica		≥50000 ciclos
6	Vida mecánica		≥1000000 ciclos
7	Temperatura de funcionamiento		-25~125℃
8	Frecuencia de funcionamiento		eléctrico: 15 ciclos Mecánico: 60 ciclos
9	A prueba de vibraciones		Frecuencia de vibración: 10 ~ 55 HZ; Amplitud: 1,5 mm; Tres direcciones :1H
10	Capacidad de soldadura: Más del 80% de la parte sumergida se cubrirá con soldadura		Temperatura de soldadura: 235 ± 5 ℃ Tiempo de inmersión: 2~3S
11	Resistencia al calor de soldadura		Soldadura por inmersión: 260 ± 5 ℃ 5 ± 1 S Soldadura manual: 300±5℃ 2~3S
12	Aprobaciones de seguridad		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Condiciones de prueba		Temperatura ambiente: 20 ± 5 ℃ Humedad relativa: 65 ± 5% RH Presión de aire: 86 ~ 106 KPa

Función y aplicación del microinterruptor

1.Sate, interruptor básico confiable
2.Aspecto agradable, contiguración ajustada.Características: distancia de contacto pequeña, acción rápida, alta sensibilidad y recorrido 3.operativo pequeño.
4.Long lite, alta confiabilidad
5.Una variedad de terminales de contacto.
6.Una variedad de grados de temperatura.
7.Una variedad de palancas
8. Adoptar plástico termoestable o termoplástico.
9. Ampliamente utilizado en equipos electrónicos aplianos domésticos, comunicación automática de máquinas, equioncar electrones, aparatos y 10. instrumentos, herramientas de movimiento eléctrico, etc.

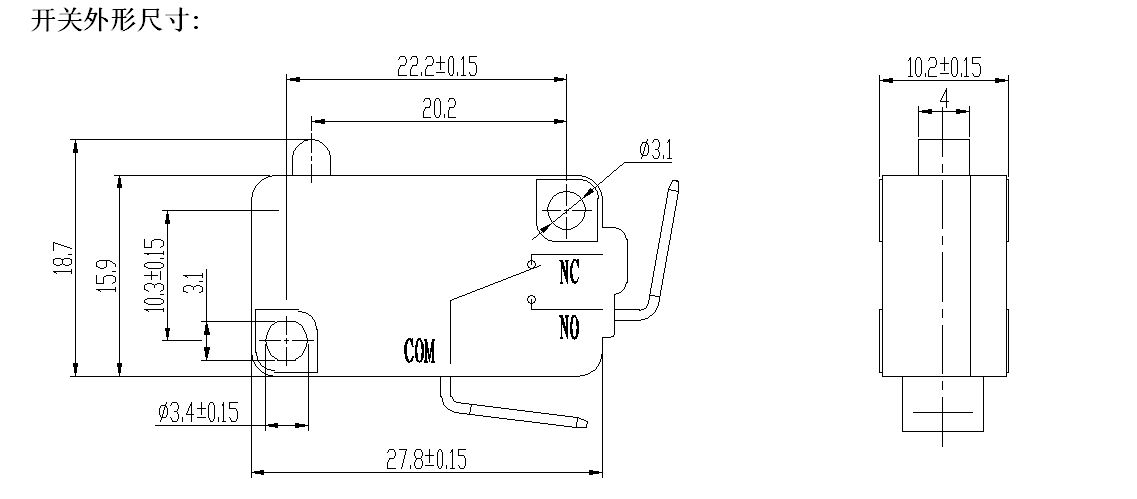

Detalles del microinterruptor
