Interruptor basculante iluminado: tipos, cableado y guía de compra

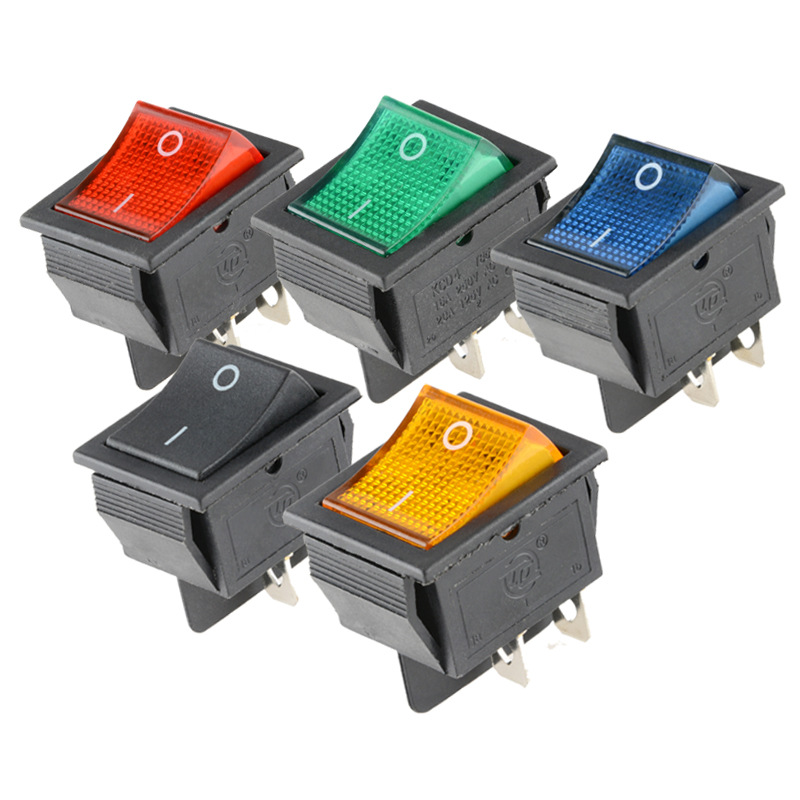

Un interruptor basculante iluminado sirve como una especie de interruptor de encendido/apagado que está incorporado con una luz LED o de neón, que indica si el interruptor está en la posición de encendido/encendido o no fácilmente. Gracias a su indicador, el interruptor basculante es claramente visible incluso en paneles de control oscuros o desordenados. Los interruptores basculantes iluminados han encontrado utilidad en muchas aplicaciones en automóviles, embarcaciones, vehículos recreativos, bicicletas, electrodomésticos, máquinas industriales, sistemas de control eléctrico, etc.

Es posible utilizar interruptores basculantes iluminados tanto en circuitos de baja tensión como en sectores de alta tensión. Se pueden encontrar interruptores de 12 V que se utilizan en aplicaciones automotrices, así como interruptores de 120 V CA para uso en hogares e industrias. Al elegir el tipo apropiado, se debe establecer el voltaje del sistema, la corriente nominal, el tipo de carga, la disposición de los terminales, el tamaño del interruptor y el área de instalación.

¿Qué es unInterruptor basculante iluminado?

Un interruptor basculante está hecho de unMecanismo oscilante que puede activar un circuito eléctrico. El interruptor basculante se empuja a la posición de encendido y la fuente de alimentación se conecta al equipo que se está alimentando. Además, el interruptor tiene un LED o neón incorporado para indicar que se está conectando la alimentación.

El interruptor puede indicar si está recibiendo energía, está encendido o si hay otro circuito funcionando, según el diseño y la configuración del dispositivo. Hay varias formas diferentes de conectar el interruptor, según el tipo. Sin embargo, asegúrese de consultar las instrucciones de cableado y los marcadores del fabricante antes de comenzar la instalación.

Tipos comunes de interruptores basculantes iluminados

Interruptores basculantes de dos terminales

El interruptor de dos terminales está diseñado para funcionar en modo simple de encendido y apagado. En términos generales, este tipo de dispositivo de conmutación se conecta tanto con los circuitos de carga como con los de suministro eléctrico y puede encender el LED cuando está energizado. Algunos tipos de LED están influenciados por la polaridad, por lo que las conexiones deben realizarse como se describe a continuación.

Interruptores basculantes de tres terminales

Los diseños de tres terminales se caracterizan por la provisión para entrada de energía eléctrica, señales conmutables y conexión a tierra. Como consecuencia de tener un terminal separado para la conexión a tierra, el indicador considerado puede funcionar sin problemas. Este tipo de diseño se utiliza frecuentemente en automóviles y barcos.

Interruptores basculantes de cuatro y cinco terminales

Los interruptores de 4 y 5 terminales pueden proporcionar iluminación independiente, conmutación bipolar o salidas múltiples. Son aptos para cabezales de control más sofisticados, aunque el cableado adecuado depende de la configuración interna del circuito. Por lo tanto, se debe seguir el diagrama que se proporciona en lugar de simplificar el proceso de cableado mediante lugares de terminales estándar.

Configuraciones SPST, SPDT y DPDT

El interruptor SPST tiene la capacidad de completar un solo circuito y cambiarlo de encendido a apagado únicamente. Los interruptores SPDT encienden una entrada y funcionan en dos salidas. Los interruptores DPDT funcionan en dos circuitos y son capaces de seleccionar entradas o invertir la polaridad. El interruptor SPST es la forma más común de interruptor que se utiliza para aplicaciones típicas, como encender una lámpara.

¿Qué es unInterruptor basculante iluminado¿Se utiliza 12 V?

Un interruptor basculante de 12 voltios con iluminación está diseñado para usarse en circuitos eléctricos con un suministro de corriente continua (CC) de 12 voltios. Las aplicaciones típicas incluyen:

• Iluminación para automóviles y motocicletas.
• Barras de luces LED y luces de trabajo.
• Ventiladores de refrigeración y bombas de agua.
• Accesorios para barcos y vehículos recreativos
• Equipo de tablero y panel de control.
• Sistemas eléctricos alimentados por baterías.

El estándar de 12 V no estipula el límite de corriente superior para el interruptor. Se puede afirmar, por ejemplo, que un interruptor puede funcionar con una alimentación de 12 V y una corriente de 20 A. Sin embargo, durante el arranque, ciertas máquinas, como motores y bombas, pueden consumir más corriente. Para ello, se deben utilizar relés adecuados para controlar corrientes elevadas o cargas inductivas.

Cómo elegir el interruptor basculante iluminado adecuado

Verifique el voltaje y la corriente nominal

Seleccione un interruptor que funcione correctamente con el voltaje y la corriente del circuito. Por ejemplo, un interruptor con una clasificación de 12 V CC no debe usarse para un circuito con voltajes de 120 V o 230 V CA. Además de la corriente de funcionamiento normal, también se debe considerar la corriente de arranque o de irrupción de la carga.

Considere el tipo de carga

Los motores eléctricos, bombas, dispositivos de calefacción, bombillas y controladores LED imponen cargas diferentes a los interruptores. Las clasificaciones que consideran solo cargas resistivas pueden no aplicarse a cargas inductivas como los motores eléctricos. La selección de interruptores debe realizarse en función de las cargas que deben manejar.

Confirme las dimensiones de montaje

Antes de realizar el pedido, asegúrese de verificar la medida del corte del panel, así como el grosor del panel, la posición de la pestaña de sujeción y los espacios libres detrás del panel. Es posible que un interruptor entre en el corte del frente, pero aún así puede chocar con otras piezas y cables.

Revise las especificaciones del indicador

El consumo de energía de los indicadores LED es muy bajo, por lo que se suelen utilizar en sistemas de 12V. Asegúrese de que el LED contenga una resistencia interna y verifique si tiene polaridad. El uso de un interruptor con voltaje diferente puede hacer que el indicador se oriente incorrectamente.

Considere la protección del medio ambiente

Debemos seleccionar interruptores que tengan la capacidad de resistir la humedad y prevenir la oxidación en caso de que vayan a ser utilizados en exteriores, interiores, en un ambiente marino o en ambientes con polvo y vibraciones.

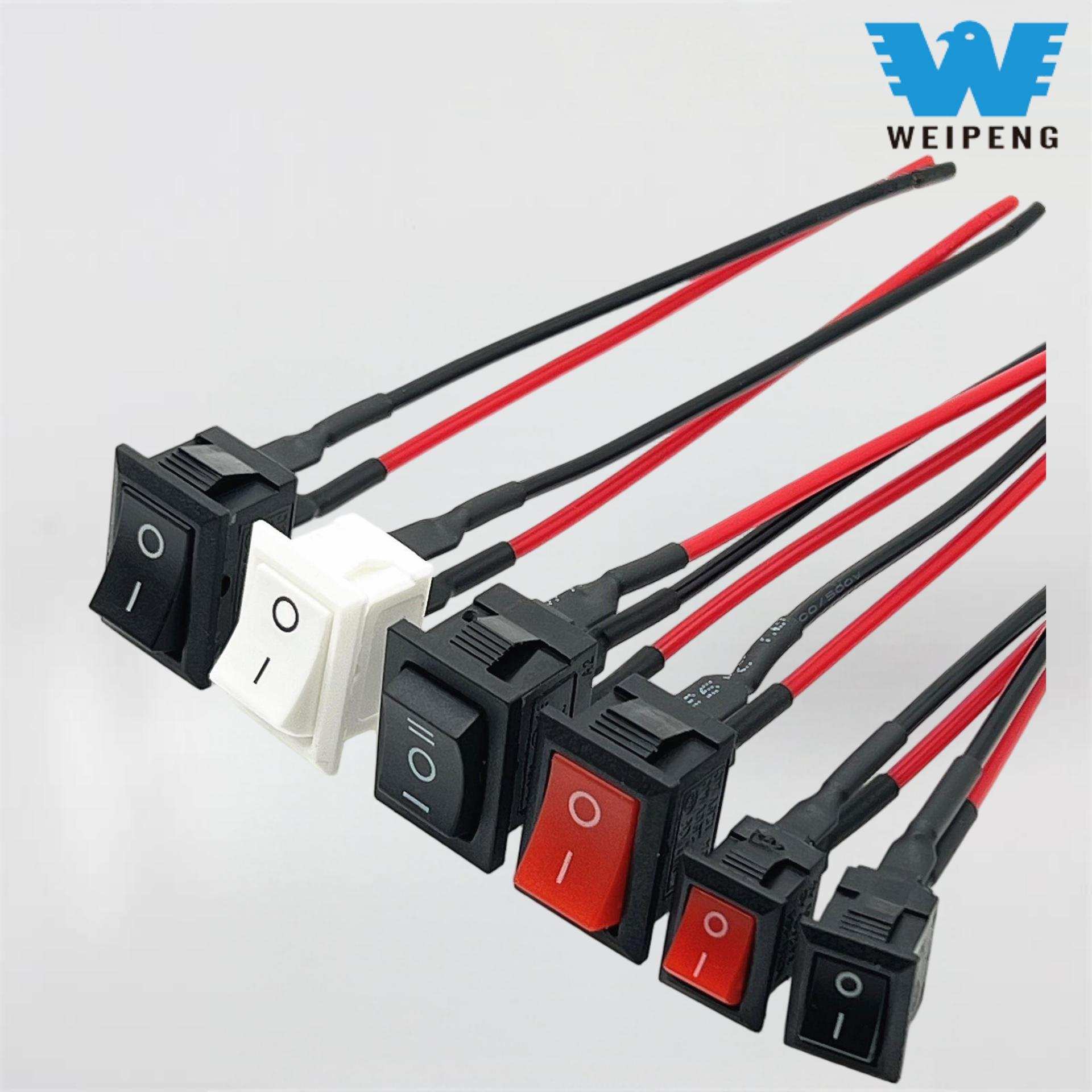

¿Cómo se conecta un interruptor basculante iluminado?

Cablear un interruptor basculante iluminado implica identificar las especificaciones del interruptor en particular, incluida su cantidad de terminales y diseño. Cortar siempre el suministro eléctrico antes de iniciar el trabajo e identificar con precisión cada uno de los terminales. La conexión a la red eléctrica debe ser realizada únicamente por técnicos cualificados.

Cableado típico de 12 V de tres terminales

Suministro positivo fusionado -> Terminal de alimentación o entrada
Salida conmutada -> Terminal positivo de la carga
Negativo del sistema -> Terminal de tierra y negativo de carga

La electricidad estará disponible en la carga tan pronto como se encienda el interruptor, indicando que el indicador se ha encendido. El fusible debe montarse justo al lado del suministro, es decir, de la batería. El valor del fusible también debe corresponder al tipo de cable y a las especificaciones del circuito.

Cableado típico de dos terminales

Suministro positivo -> Terminal del interruptor 1
Terminal de interruptor 2 -> Carga positiva
Carga negativa -> Sistema negativo

Cuando un interruptor incluye un LED sensible a la polaridad, es importante conectar correctamente los cables positivo y negativo. En el caso de que se inviertan los cables, el LED no se encenderá, a pesar de que el interruptor funcionará correctamente.

Consideraciones de seguridad y cableado

Utilice un cable que tenga la clasificación de corriente adecuada y utilice terminales aislados, así como tubos termocontraíbles para garantizar que todas las conexiones sean seguras. No coloque los cables cerca de esquinas afiladas, fuentes de calor elevado o áreas que puedan generar movimiento. En el caso de los vehículos, comprobar que el mazo de cables no esté expuesto también a vibraciones y abrasiones. Para cableado marino, asegúrese de que los conectores y los cables utilizados estén libres de corrosión.

Un interruptor basculante iluminado no reemplaza un disyuntor, la conexión a tierra correcta o un fusible. Si el interruptor se calienta demasiado, se derrite, se decolora, genera chispas o emite olor a quemado, debe apagarse, ya que puede ser una indicación de una falla eléctrica, como exceso de corriente, conexión suelta, contactos defectuosos o cables demasiado delgados para soportar la carga.

ComúnInterruptor basculante iluminadoProblemas

El indicador no se ilumina

Algunas razones comunes son inversión de polaridad, falta de conexión a tierra, error en la identificación de terminales o uso de un indicador diseñado para un voltaje diferente. Compare correctamente el trabajo de instalación con el diagrama de cableado del fabricante y verifique que haya voltaje presente en los terminales correctos.

La carga funciona pero el indicador no

Incluso si los contactos del interruptor están bien conductores, es igualmente importante comprobar si el dispositivo tiene una conexión a tierra o una fuente de alimentación separada. Además, verifique si la unidad tiene una fuente de luz que funcione por separado de las demás.

El indicador permanece encendido cuando el interruptor está apagado

Algunos modelos de interruptores funcionan de manera que se iluminan siempre que hay energía presente en su entrada. Este comportamiento puede ser normal para ese dispositivo en particular. Antes de reemplazar el interruptor, asegúrese de verificar el circuito indicador del interruptor.

El indicador parpadea o el interruptor se calienta

Problemas como conexiones flojas, caídas de voltaje, flujo de corriente elevado o cargas inadecuadas podrían provocar parpadeos y sobrecalentamiento. Esto debe investigarse desconectando el circuito y examinando la clasificación del interruptor, el tamaño del cable y cómo está conectado y cargado el dispositivo. Si es necesario, es posible que se requiera el uso de un relé para el motor, las bombas u otras cargas que consumen altas corrientes.

Preguntas frecuentes

¿Un interruptor basculante iluminado requiere un cable a tierra?

No siempre es ésta la situación. En el caso de los tipos de medidores de dos terminales, su indicador se conecta internamente, lo que significa que no es necesaria una conexión a tierra separada. Los modelos que tienen tres terminales siempre deben tener su propio punto de tierra. Verifique siempre los respectivos terminales y especificaciones de los productos.

¿Puede un interruptor basculante iluminado de 12 V controlar las luces LED?

La afirmación es válida ya que el interruptor tiene una clasificación que corresponde al voltaje del sistema, la corriente de funcionamiento nominal y la corriente de arranque del controlador LED. Es posible que se requiera un relé cuando se utilizan barras de LED más grandes o varios dispositivos.

¿Se puede utilizar un interruptor basculante de 12 V con electricidad doméstica?

No, un interruptor basculante clasificado para 12 V CC no se puede utilizar ni con 120 V ni con 230 V CA. Un interruptor de CA debe estar clasificado para voltaje CA, corriente, tipos de cargas y estándares de seguridad aplicables para la electricidad doméstica.

¿Por qué mi interruptor basculante LED brilla débilmente cuando está apagado?

Una pequeña corriente de fuga del aparato o de la carga en el circuito produce una luz tenue. A veces, en lugar de esta disposición, también se puede recurrir al uso de un interruptor, relé o dispositivo diferente en el lado de la carga.

¿Cómo puedo probar un interruptor basculante?

Para probar su continuidad, se debe retirar el interruptor de la fuente de alimentación y configurar el multímetro en modo de continuidad. El funcionamiento del interruptor debe ser tal que tenga respuestas tanto de apertura como de cierre durante el funcionamiento. Nunca realice pruebas de continuidad en un circuito energizado.

Un interruptor basculante adecuadamente iluminado tiene las especificaciones de voltaje, corriente, tipo de carga, terminales, tamaño y función que se adaptan a su entorno. Para activar un pequeño accesorio de 12 V, un interruptor SPST es una opción adecuada. Si hay motores o equipos pesados ​​involucrados, será necesario un relé, y también se necesitarán fusibles y cables apropiados en otros sistemas eléctricos.
