Microinterruptor 5a 125 250v

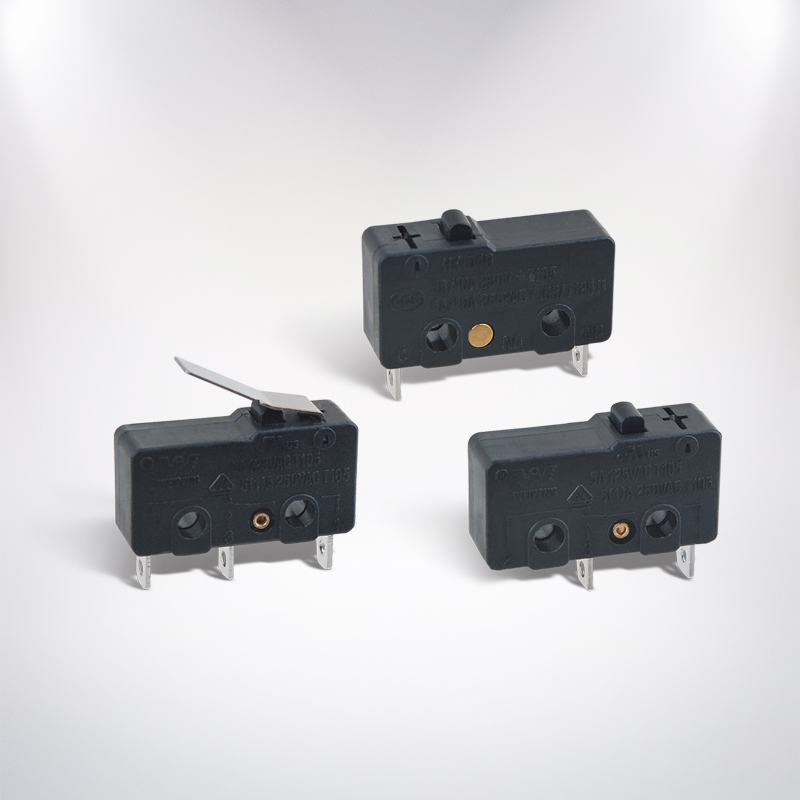

Microinterruptor 5a 125 250vEs un pequeño interruptor de acción rápida que se utiliza para encender y apagar circuitos eléctricos hasta un máximo de 5 A en los límites de funcionamiento especificados con 125 V CA y 250 V CA. Generalmente se utiliza en aparatos electrónicos, sistemas de control, máquinas expendedoras, equipos de oficina, puertas y cubiertas, electrodomésticos, etc.

Verifique que además de la clasificación existente, el tipo de carga, tipo de actuador, fuerza, configuración de terminales, dimensiones y condiciones ambientales sean adecuados para el uso que está planeando para los componentes.

¿Qué significa 5A 125/250 VCA?

La designación "5A 125/250VAC" generalmente indica que el interruptor puede administrar un máximo de 5 amperios a un voltaje de 125 voltios CA o 250 voltios CA si se usa con la carga adecuada según lo recomendado por el fabricante.
Esta especificación suele aplicarse a cargas resistivas.

Dispositivos como motores, solenoides, compresores, lámparas, transformadores y unidades de suministro de energía electrónica pueden experimentar una alta corriente de entrada o arcos eléctricos. En tales casos, puede ser necesario emplear dispositivos con una capacidad de carga diferente o la aplicación de un dispositivo de supresión adecuado.

Esto representa una clasificación de CA. Sin embargo, esto no garantiza que el interruptor esté aprobado para su uso a 125 VCC o 250 VCC. Busque siempre la clasificación de CC distinta en la hoja de datos asignada antes de continuar.

¿Cómo funciona un microinterruptor?

Un microinterruptor emplea un mecanismo de acción rápida. En el momento en que el actuador llega a la ubicación exacta, el resorte interno cambia rápidamente el estado de contacto. Por lo tanto, permite una excelente confiabilidad del interruptor a pesar de su mínimo movimiento y su punto de operación constante.

Entre los tipos típicos de actuadores se encuentran el émbolo, la palanca de bisagra, la palanca de rodillo y el rodillo simulado. El tipo apropiado de actuador se selecciona en función del espacio disponible, la dirección del movimiento y la fuerza y ​​distancia necesarias para el proceso.

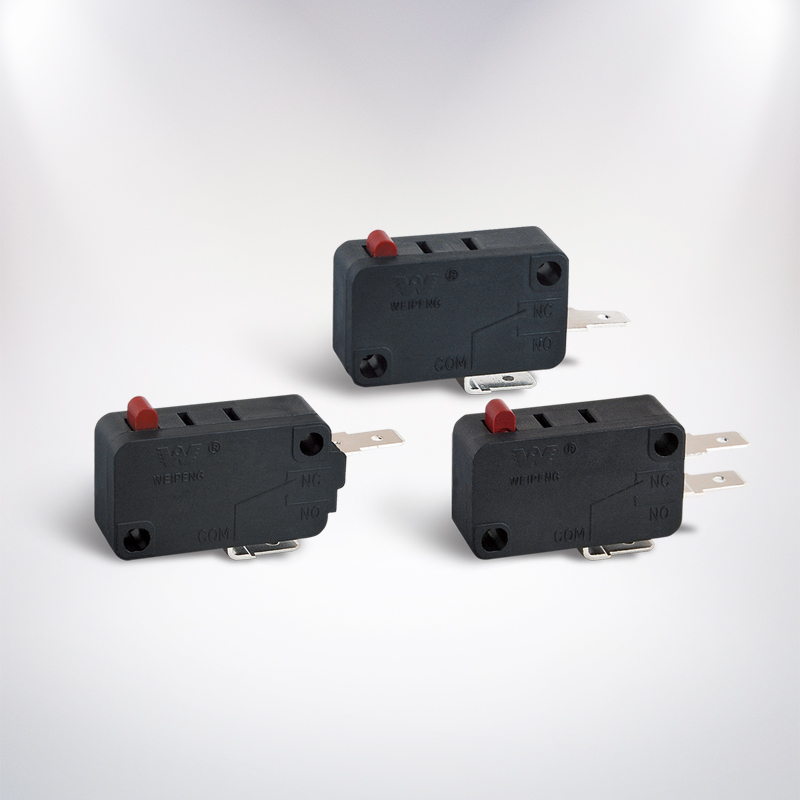

Configuración del terminal SPDT

Varios modelos de 5A funcionan en modo SPDT (Single Pole Double Throw). Los terminales comunes en SPDT son COM, NC y NO.

Cuando el circuito se activa al presionar el actuador, emplee COM junto con NO. Por otro lado, utilice COM en combinación con NC cuando el circuito deba permanecer cerrado en estado de espera y se abra cuando el actuador esté activado. Asegúrese de verificar la etiqueta en el interruptor real antes del proceso de cableado.

¿Qué es un microinterruptor sensible?

Un microinterruptor sensible funciona con una fuerza bastante baja. Es útil siempre que el interruptor se acciona con la ayuda de una puerta ligera, una pestaña de plástico, un mecanismo pequeño o un movimiento limitado.

La sensibilidad está determinada por algo más que la clasificación actual. Compruebe las siguientes especificaciones:

• Fuerza de operación y fuerza de liberación.
• Previaje y sobreviaje
• Posición operativa
• Tipo y longitud del actuador
• Vida mecánica y eléctrica.

El uso de una palanca de rodillo puede minimizar el esfuerzo necesario del sistema externo. Sin embargo, una alineación inadecuada puede provocar tensiones laterales y fallos prematuros. Debería funcionar correctamente y funcionar sin exceder su especificación de sobrecarrera.

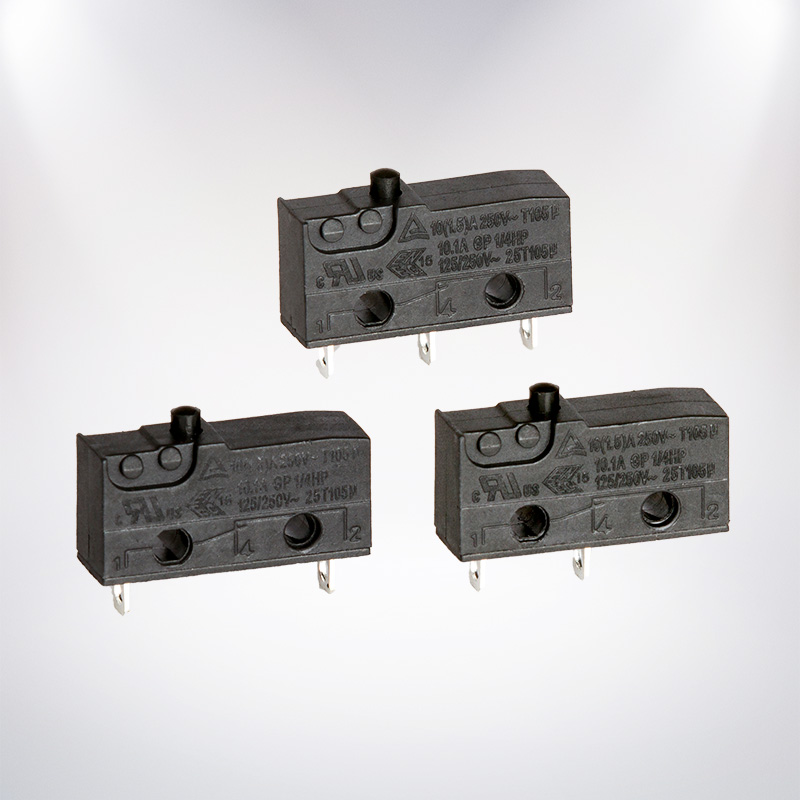

Microinterruptores de 5A, 10A, 16A y 21A

Los microinterruptores se fabrican en diferentes versiones de clasificaciones de corriente, a saber, 5 A, 10 A, 16 A y 21 A. Una calificación actual más alta no es necesariamente la elección correcta; Es primordial que el interruptor se mantenga en línea con el voltaje de aplicación, el tipo de carga, las medidas, el tipo de terminal y los estándares.

Cuando mira un microinterruptor con clasificación de 5 A a 125 V y 250 V con otros modelos con clasificación de 10 A, 16 A y 21 A, debe comparar todas las especificaciones en lugar de mirar solo la clasificación. El interruptor de mayor capacidad puede diferir de los modelos de menor capacidad en características de diseño como orificios de montaje, recorrido del actuador, posición de los terminales y dimensiones de los contactos.

Consideraciones de carga y seguridad

Antes de conectar la carga, es necesario identificar no sólo la corriente normal sino también la corriente de irrupción o arranque. Normalmente, las cargas resistivas son mucho más fáciles de manejar que las cargas inductivas o capacitivas. Los motores y solenoides pueden generar chispas que podrían dañar los contactos aunque la corriente normal sea inferior a 5 A.

En las aplicaciones principales, se debe utilizar aislamiento, protección contra sobrecargas, protección mecánica y envolvente adecuados. Normalmente se debe realizar una instalación adecuada del interruptor de modo que rompa el cable conductor según lo especificado por el diseño del equipo y las regulaciones eléctricas locales.

Antes de realizar trabajos de instalación o pruebas a este respecto, desconecte el suministro eléctrico. El cableado de la tensión de red debe ser completado o inspeccionado por un profesional cualificado.

Consejos de montaje e instalación

Siempre verifique las dimensiones del cuerpo, el espacio entre los orificios de montaje, la altura del actuador, el tipo de terminal y la posición de funcionamiento antes de realizar el pedido. Los interruptores que parecen similares no son necesariamente intercambiables.

El actuador debe presionarse en la dirección correcta y no debe utilizarse como tope mecánico duro a menos que el fabricante indique lo contrario. Se deben evitar impactos excesivos, presiones laterales, humedad, humedad y vibraciones.

Existen diferentes tipos de terminales de uso común; Incluyen terminales de soldadura, pestañas de conexión rápida, pines de PCB y terminales de cables. El estilo se puede elegir en función de la técnica de montaje utilizada y de la disponibilidad de espacio.

Cómo elegir el modelo correcto

Utilice esta lista de verificación antes de comprar:

• Confirme el voltaje CA o CC y la corriente de carga real.
• Identifique si la carga es resistiva, inductiva, capacitiva, de motor o de lámpara.
• Seleccione SPDT, SPST-NO o SPST-NC según el circuito.
• Elija la fuerza operativa y el estilo de actuador requeridos.
• Compare las dimensiones de montaje y las posiciones de los terminales.
• Verifique la temperatura de funcionamiento, el sellado, la vida eléctrica y las aprobaciones.
• Solicite la hoja de datos oficial para conocer el número de pieza exacto.

Preguntas frecuentes: Microinterruptor sensible SPDT 5A 125/250VAC

¿Qué es un microinterruptor sensible SPDT 5A 125/250VAC?

El interruptor es un dispositivo de acción rápida y de baja fuerza con un terminal común y salidas duales. Su corriente nominal máxima es de 5 A cuando se opera en condiciones controladas.

¿Puedo usarlo para 250 VCC?

No, si bien la marca de 125/250 VCA representa una clasificación de CA, no proporciona una clasificación para voltaje de CC. Busque siempre un interruptor con el voltaje de CC y la corriente nominal mencionados.

¿Cuál es la diferencia entre NO y NC?

El interruptor normalmente abierto permite que la electricidad fluya cuando no se presiona nada en el interruptor, mientras que el interruptor normalmente cerrado permite que la electricidad fluya cuando se presiona el actuador.

¿Puede un microinterruptor de 5A controlar un motor?

Aunque la corriente del motor sea inferior a 5 A, es posible que el interruptor no funcione correctamente. Identifique la corriente de arranque y el arco inductivo que pueden exceder la capacidad del interruptor. Valorar la capacidad de carga del motor o utilizar un relé o un contactor.

¿Puedo reemplazar un interruptor de 5A por un modelo de 16A o 21A?

Lo es solo si el reemplazo tiene el mismo tamaño en términos de dimensiones, movimiento del actuador, disposición de terminales, disposición de contactos, tensión nominal y certificación. Una mayor potencia por sí sola no es suficiente.

¿Cuánto dura un microinterruptor?

La vida útil de un producto está determinada por la carga, la frecuencia de los mensajes, la alineación, el entorno y la calidad de la instalación. La vida mecánica y eléctrica son términos distintos; por lo tanto, las especificaciones de vida eléctrica deben seguirse en consecuencia con respecto a la carga real.

Para concluir, elMicrointerruptor 5a 125 250vEs una opción viable para sistemas de detección de posición y control de CA de pequeño tamaño si la carga y los parámetros mecánicos son apropiados. Verifique las especificaciones, elija los terminales y el actuador correctos para SPDT y recurra al uso de un relé o una solución de alta resistencia para dispositivos con corriente de entrada significativa o para aplicaciones electromecánicas exigentes.
